產品概述

本產品由測量單元、數據處理單元、安全認證單元、電源模塊、通信單元（RS-485通信、紅外通信、載波通信）等功能模塊組成。其具有電能量精確計量、信息存儲及科學處理、實時監測用電狀態、自動控制、信息交互等功能。產品完全符合GB/T17215.321-2021、DL/T698.45-2017及Q/GDW10827—2020相關標準的技術要求。

技術指標

產品設計壽命:16年

電流規格：0.2-0.5（60）A；0.4-1(100)A；0.015-0.075(6)A

標稱電壓：3×220/380V

準確度等級：有功B級；無功2.0級

脈沖常數：

環境條件：規定工作范圍-25℃~55℃，極限工作范圍-40℃~70℃

功耗：每一相電壓線路的有功功率和視在功率消耗小于1.5W、6VA

主要功能及特點

計量功能

需量測量

費控功能

事件記錄功能

費率、時段功能

顯示報警功能

凍結、計時功能

清零功能

測量和監測功能

RS-485、載波及紅外通信

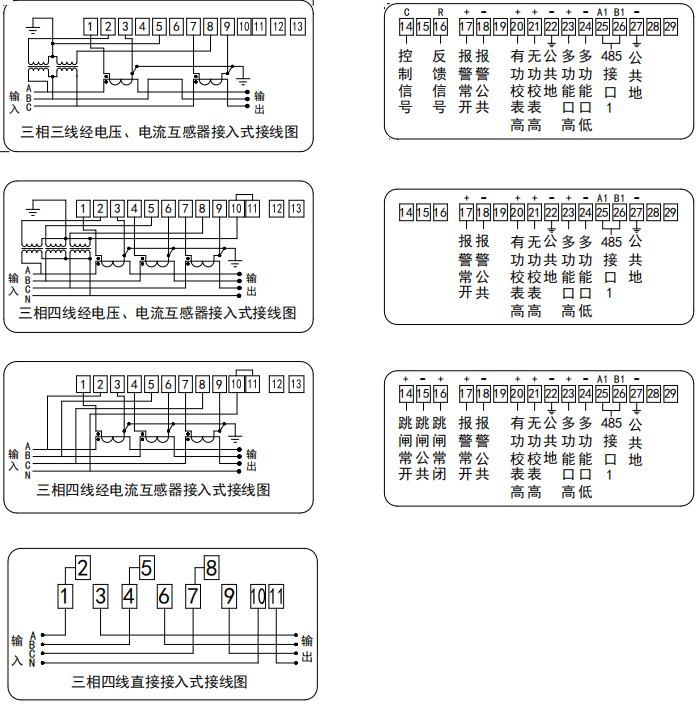

接線圖

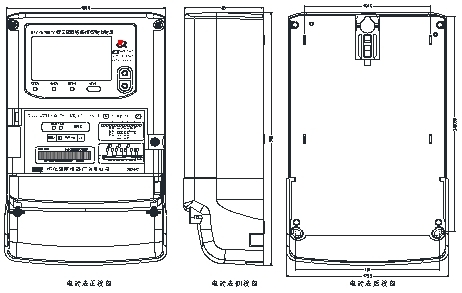

外形及安裝尺寸（單位：mm）
